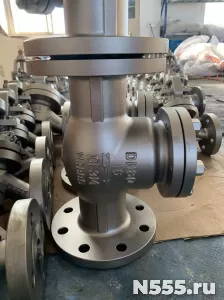

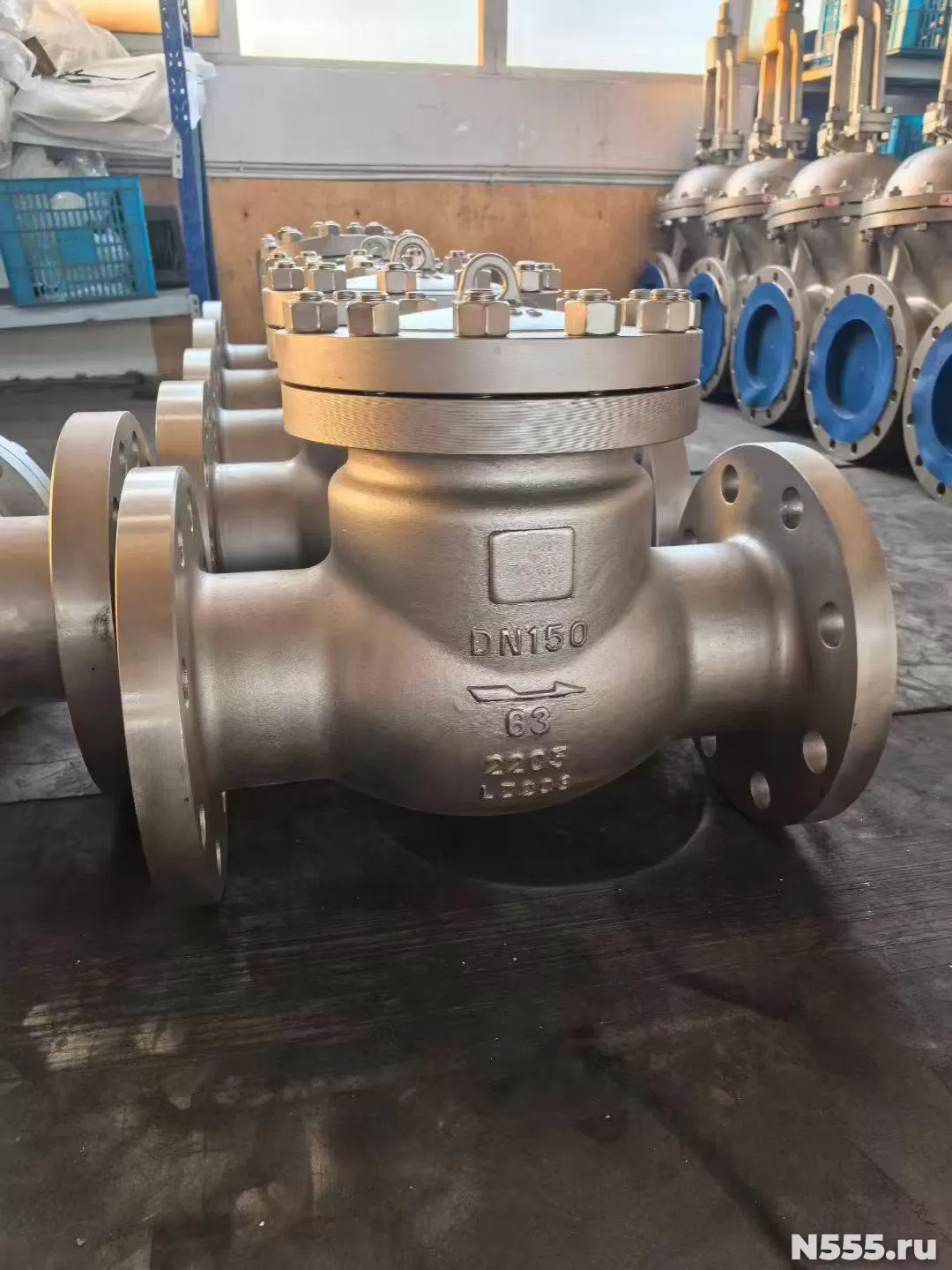

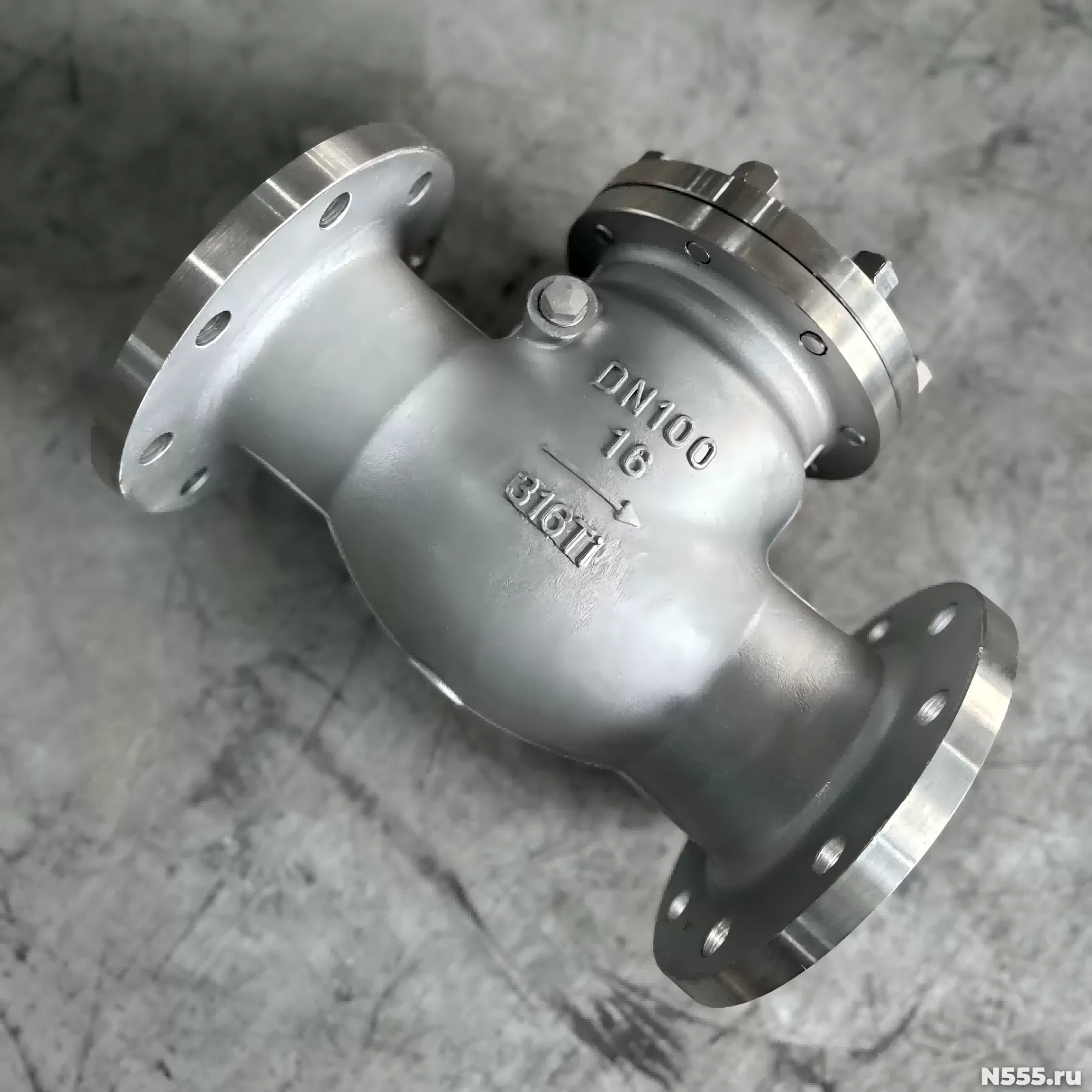

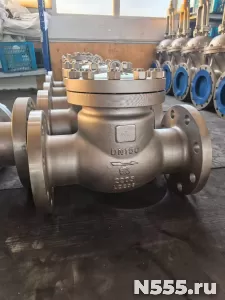

Клапан обратный поворотный фланцевый нержавеющий 316Ti Ру16

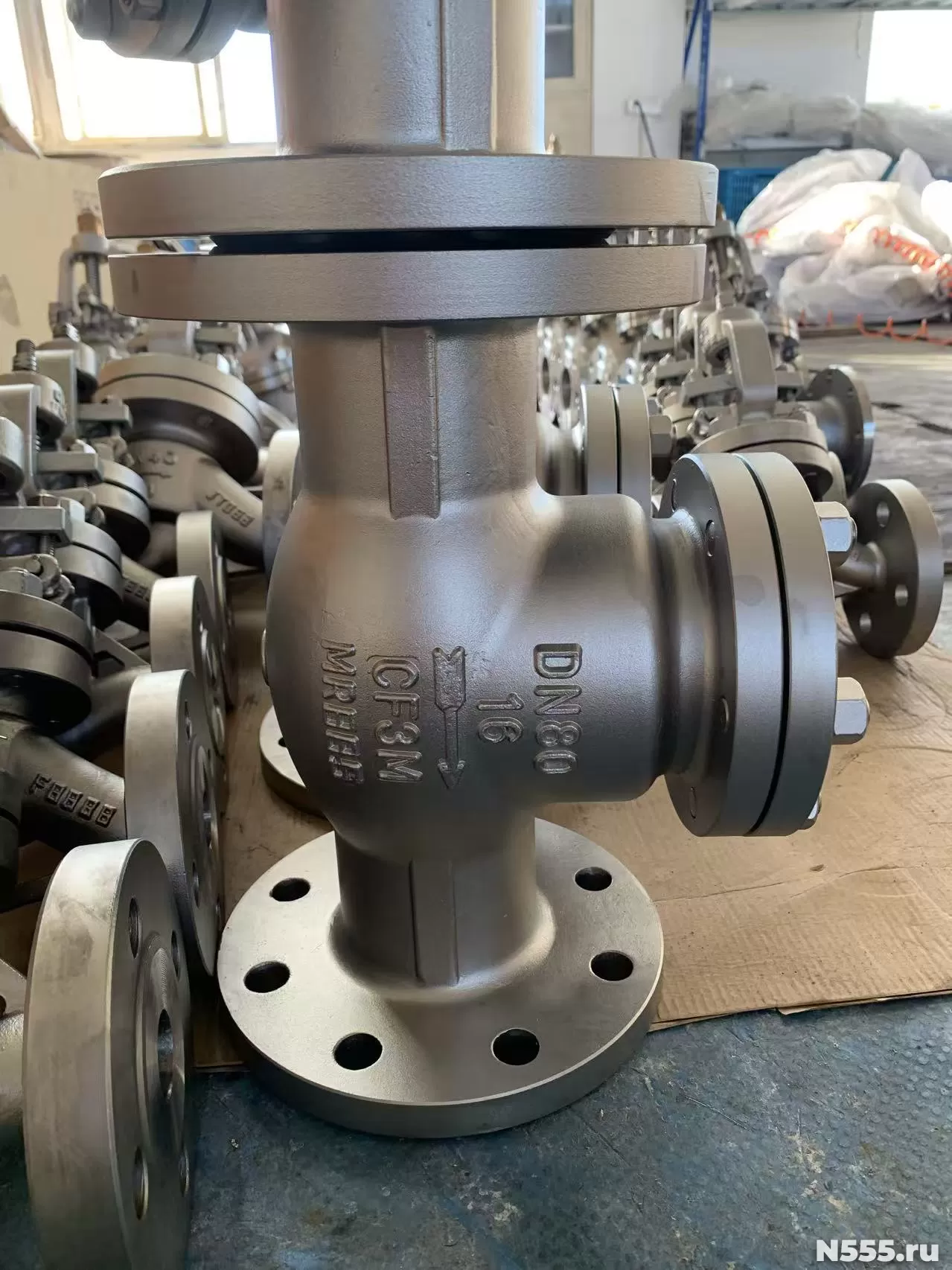

Клапан обратный поворотный нержавеющий 19нж53нж Обратный клапан — это устройство, предназначенное для беспрепятственного пропуска жидкой, газообразной или смешанной рабочей среды по трубопроводу в одном направлении и обеспечивающее автоматическое перекрытие потока в случае изменения направления. Поскольку обратный поток рабочей среды, как правило, возникает при сбоях в работе компрессора или аварийной ситуации на трубопроводе, то клапан обратный относят к категории защитной трубопроводной арматуры. Тем не менее существуют некоторые виды клапанов, которые в зависимости от конструкции по своему действию в большей мере относятся к предохранительному типу арматуры.

По конструктивному исполнению обратные клапаны бывают нескольких типов: подъемные, поворотные, шаровые, плунжерные и другие. Однако среди всех перечисленных клапанов особым образом выделяют всего два типа — это клапан обратный поворотный и обратный клапан подъемный, которые получили наибольшее распространение в атомной, нефтяной, газовой, химической промышленности и многих других отраслях. Популярность обратных клапанов объясняется простотой их конструкции, надежной герметичностью, безотказностью и эффективностью в работе, а также отличной ремонтопригодностью и невысокой стоимостью изделия.

Подъемный обратный клапан состоит из корпуса, аналогичного корпусу запорного клапана, и затвора, который совершает возвратно-поступательные движения перпендикулярно направлению движения рабочей среды, тем самым открывая и закрывая поток. Поскольку посадка затвора на седло осуществляется под действием собственного веса, клапан обратный в большинстве своем устанавливают на горизонтальных участках трубопроводов. Однако существуют разновидности обратных клапанов для наклонных и вертикальных участков трубопроводов, в конструкции которых используется пружина, выполняющая функции дополнительного прижимного элемента. Иными словами, подъемные обратные клапаны делятся на пружинные и беспружинные.

Поворотный обратный клапан имеет затвор, который под действием потока рабочей среды поворачивается вокруг горизонтальной оси на определенный угол, тем самым обеспечивая беспрепятственный проход. В тот момент, когда поток останавливается или начинает движение в неположенном направлении, затвор захлопывается под тяжестью собственного веса. Поскольку ранее на трубопроводах больших диаметров использовались обратные клапаны соответствующих размеров, иногда случалось так, что при захлопывании тяжелого затвора устройство выходило из строя. Кроме того, при срабатывании клапана повышалась вероятность гидравлического удара в трубопроводной системе.

Сегодня все эти недостатки полностью отсутствуют благодаря тому, что, учитывая прошедший опыт, производители стали изготавливать клапан обратный поворотный двух видов — простой и безударный. К категории простых клапанов относятся устройства, диаметр которых не превышает 400 миллиметров. Поскольку при таком диаметре запорный элемент не имеет большого веса, то его удары не оказывают серьезного воздействияни ни на трубопроводную систему, ни на само устройство. В свою очередь, клапан обратный поворотный больших диаметров, используемый на магистральных газо- и нефтепроводах, оснащается специальными устройствами, делающими посадку запорного элемента на седло плавной и мягкой.

Необходимо отметить, что конструкция подъемных клапанов обратных позволяет достичь высокой герметичности в сравнении с другими типами клапанов. Поэтому подъемный клапан обратный чаще всего используют на трубопроводах с чистой жидкой или газообразной средой, где его потенциал раскрывается на все 100%. Что же касается поворотного обратного клапана, то он незаменим на трубопроводах, транспортирующих нефть и нефтепродукты, синтетические масла, взрывопожароопасные, токсичные, жидкие и смешанные среды. Степень надежности этих видов клапанов поражает воображение — их средний ресурс может достигать нескольких тысяч циклов открытия-закрытия.

Элементы обратных клапанов изготавливают из аустенитной, легированной, нержавеющей или высокотемпературной ферритной стали, различных видов чугуна, коррозионно-устойчивых, жаропрочных сплавов и пр. Для того чтобы обеспечить устройству необходимую степень герметичности, на седло обратного клапана наносятся уплотнители, которые в зависимости от параметров рабочей среды выполняются из специальных пластмасс, резины, металлических сплавов или коррозионо-стойкой стали. Точно так же как и любая другая трубопроводная арматура, обратные клапаны изготавливаются с разными установочными положениями, способами присоединения к трубопроводу и в различном климатическом исполнении.

Чертеж клапана обратного поворотного нержавеющего 19нж53нж Ру1,6/2,5МПа

Ру4,0МПа

Ру6,4/10,0М Па

Ру16,0МПа

Материалы основных деталей

№ Наименование Детали Материал 1 Корпус WCB, CF8, CF3, CF8M, CF3M 2 Седло 2CR13, F304, F316 3 Диск WCB, CF8, CF3, CF8M, CF3M 4 Рокер WCB, CF8, CF3, CF8M, CF3M 5 Штифт 1Cr13, 304 6 Коннектор WCB, CF8, CF3, CF8M, CF3M 7 Прокладка Гибкий графит+304 8 Крышка WCB, CF8, CF3, CF8M, CF3M 9 Шпилька Сталь, SS 10 Гайка Сталь, SS Основные габаритные & присоединительные размеры

Ду, МПа Ду, мм L D D1 D2 n-фd D0 H Вес примерный, кг 1,6 40 200 145 110 85 4-ф18 120 120 5,5 50 230 160 125 100 4-ф18 160 160 7,43 65 290 180 145 120 4-ф18 180 177 10,67 80 310 195 160 135 8-ф18 195 187 12,94 100 350 215 180 155 8-ф18 215 202 17,28 125 400 245 210 185 8-ф18 245 227 26,5 150 480 280 240 210 8-ф23 280 263 34,95 200 550 335 295 265 12-ф23 335 293 63,4 250 650 405 355 320 12-ф25 405 330 122,5 300 750 460 410 375 12-ф 25 460 382 183 350 850 520 470 435 12-ф25 520 430 270 400 950 580 525 485 16-ф30 580 480 360 450 1050 640 585 545 20-ф30 650 520 405 500 1150 705 650 608 20-ф34 705 560 700

Ду, МПа Ду, мм L D D1 D2 n-фd D0 H Вес примерный, кг 2,5 40 200 145 110 85 4-ф18 120 120 5,5 50 230 160 125 100 4-ф18 160 160 7,43 65 290 180 145 120 8-ф18 180 177 12,3 80 310 195 160 135 8-ф18 195 187 13,7 10 0 350 230 190 160 8-ф23 215 202 23 125 400 270 220 188 8-ф25 245 227 34 150 480 300 250 218 8-ф25 300 263 45 200 550 360 310 278 12-ф30 360 293 90 250 650 425 370 332 12-ф30 425 330 137 300 750 485 430 390 16-ф30 485 3 82 200 350 850 550 490 448 16-ф34 550 430 292 400 950 610 550 505 16-ф34 610 480 380 450 1050 660 600 555 20- ф34 660 520 430 500 1150 730 660 610 20-ф41 730 560 763

Ру, МПа Ду, мм L D D1 D4 n-фd D0 H Вес примерный, кг 4,0 40 200 145 110 75 4-ф18 120 120 8 50 230 16 0 125 87 4-ф18 185 177 11 65 290 180 145 109 4-ф18 210 192 14,5 80 310 195 160 120 8-ф18 235 192 17,5 100 350 230 190 149 8-ф23 260 217 25 125 400 270 220 175 8-ф 25 295 259 40 150 480 300 250 203 8-ф25 330 270 50 200 550 360 310 259 12-ф30 385 340 105 250 650 425 370 312 12-ф34 445 401 165 300 750 485 430 363 16-ф34 545 423 225 350 850 550 490 421 16-ф34 570 460 380 400 950 610 550 473 16-ф41 625 490 575 450 1050 680 610 523 20-ф41 670 550 650 500 1150 730 660 575 20-ф48 730 618 900

Ру, МПа Ду, мм L D D1 D9 D8 n-фd D0 H Вес

примерный, кг

6,3 40 260 165 125 88 75 4-ф23 200 192 17 50 300 175 135 102 85 4-ф23 200 192 24,5 65 340 200 160 132 110 8-ф23 225 207 32,5 80 380 210 170 133 115 8-ф23 250 207 40,5 100 430 250 200 170 145 8-ф25 315 235 64 125 500 295 240 205 175 8-ф30 365 265 95 150 550 340 280 270 205 8-ф34 410 297 120 200 650 405 345 285 265 12-ф34 480 357 225 250 775 470 400 345 320 12-ф41 565 405 345 300 900 530 460 410 375 16-ф41 600 465 300 350 1025 595 525 465 420 16-ф41 615 514 530 400 1150 670 585 535 480 16-ф48 675 568 860 500 1400 800 705 615 580 20-ф 54 735 620 1020

Ру, МПа Ду, мм L D D1 D9 D8 n-фd D0 H Вес

примерный, кг

10,0 40 260 165 125 88 75 4-ф23 150 120 25 50 300 195 145 102 85 4-ф25 200 192 35 65 340 220 170 140 110 8-ф25 225 207 52 80 380 230 180 150 115 8-ф25 260 235 65 100 430 265 210 175 145 8-ф30 295 265 97,5 125 500 310 250 210 175 8-ф34 335 316 145 150 550 350 290 250 205 12-ф34 425 360 220 200 650 430 360 285 265 12-ф41 450 420 355 250 775 500 430 345 320 12-ф41 535 480 475

Ру, МПа Ду, мм L D D1 D9 D8 n-фd H Вес примерный, кг 16,0 50 300 215 165 115 95 8-ф25 250 49 65 340 245 190 140 110 8-ф30 283 73 80 380 260 205 150 130 8-ф3 0 320 110 100 430 300 240 175 145 8-ф34 356 162 125 500 355 285 210 190 8-ф41 362 240 150 550 390 318 250 205 12-ф41 430 267 200 650 480 400 315 275 12-ф48 470 430 250 750 580 485 380 330 12-ф54 515 570 *Реальные размеры могут чуть отличаться.
